KOMPLETNÍ A UŽITEČNÝ PRŮVODCE TYPY PŘÍSTUPOVÝCH PANELŮ A KROKY INSTALACE

Co je sádrokartonový přístupový panel a proč na tom záleží?

Sádrokartonový přístupový panel je odnímatelná nebo sklopná dvířka instalovaná zapuštěná do sádrokartonové stěny nebo stropu, poskytující servisní otvor pro dosažení uzávěrů vodovodního potrubí, elektrických rozvodných skříní, tlumičů HVAC nebo konstrukčních součástí, aniž by bylo nutné pokaždé proříznout hotovou sádrokartonovou desku. Výběr správného typu panelu a jeho správná instalace napoprvé ušetří hodiny práce při opravách a zabrání nákladnému poškození sádrokartonu při každém budoucím servisním zásahu.

Podle odhadů průmyslu špatně umístěná nebo špatná velikost přístupový panel přidává v průměru 2–4 hodiny sanačních prací na servisní návštěvu. Tato příručka pokrývá všechny hlavní kategorie panelů, kritická pravidla pro dimenzování a rámování a kompletní návod k instalaci, aby to dodavatelé a kutilové mohli mít jednou správně.

Hlavní typy sádrokartonových přístupových panelů

Nejdůležitějším rozhodnutím je pochopit, který typ panelu se hodí pro váš projekt. Špatná volba vede k mezerám, chrastění, selhání kódu nebo panelům, které jednoduše nelze otevřít ve stísněných prostorách.

Standardní sádrokartonové přírubové panely

Jedná se o nejběžnější obytné panely. Kovový nebo plastový rám s přírubou pro sádrokartonové desky je zasazen do zarámovaného hrubého otvoru a samotné dveře přijímají vložku pro sádrokarton, takže panel hladce zapadne do okolní stěny. Typické velikosti se pohybují od 6×6 palců až po 24×24 palců. Nejlépe se hodí pro stěny a stropy, které jsou po instalaci natřeny a vytvářejí téměř neviditelný povrch.

Zapuštěné přístupové panely (šroubovák se západkou)

Zapuštěné panely mají pevná kovová nebo plastová dvířka, která sedí přesně v rovině s povrchem stěny. Západka čtvrtotáčkového šroubováku drží dveře zavřené. Ty jsou běžné v komerčních budovách, technických místnostech a mechanických prostorech, kde je neviditelná povrchová úprava méně důležitá než rychlý vstup dostupný pro nástroje. Standardní komerční velikosti zahrnují 12×12, 14×14 a 16×16 palců , ačkoli vlastní velikosti jsou široce dostupné.

Protipožární přístupové panely

Vyžadováno kódem vždy, když přístupový otvor proniká protipožární stěnou nebo stropní sestavou – například 1-hodinovou nebo 2-hodinovou stěnou chodby ve vícerodinné budově nebo komerční budově. Tyto panely nesou označení UL (jako je UL 10B nebo UL 10C) a obvykle používají ocelovou konstrukci o tloušťce 20 nebo těžší ocelovou konstrukci s bobtnajícím těsněním. Použití neohodnoceného panelu v protipožární sestavě je porušením kodexu, které může mít za následek neúspěšné kontroly a vystavení odpovědnosti.

Izolované přístupové panely

Používá se ve vnějších stěnách, půdních poklopech a stropech pro procházení prostorů, kde záleží na tepelném výkonu. K dveřnímu panelu je přilepeno izolované jádro (obvykle tuhý polyisokyanurát nebo EPS pěna). Kvalitní izolované panely dosahují hodnot R mezi R-10 a R-20 pomáhá udržovat integritu obálky budovy. Hledejte panely s průběžným těsněním po obvodu, aby se zabránilo pronikání vzduchu.

Sádrové zastavovací (mud-in) panely

Navrženo pro dýhované omítky nebo povrchové úpravy povrchové vrstvy, spíše než pro lepené sádrokartonové desky. Rám má širší vratnou nohu, která funguje jako sádrový potěr. Po omítnutí odhaluje obvod panelu pouze jemná vlasová linie. Jsou tou správnou volbou pro historické renovační projekty, které používají mokré omítkové systémy.

Systémy odnímatelných panelů

V některých aplikacích – zejména nad sníženými stropy nebo v mechanických drážkách – je vhodnější zcela odnímatelný panel bez pantů. Tyto panely zaklapnou nebo třením zapadnou do rámu a lze je zcela vyjmout, což umožňuje průchod velkého zařízení nebo potrubí otvorem. Jsou běžné v průmyslové a pohostinské výstavbě.

Uzamykání přístupových panelů

U panelů ve veřejně přístupných prostorech obsahujících elektrické panely, uzávěry plynu nebo citlivé ovládací prvky je do dveří integrována vložka zámku na klíč nebo závěs visacího zámku. Většina stavebních předpisů vyžaduje uzamykací panely pro elektrické skříně přístupné veřejnosti. Možnosti cylindrických zámků zahrnují standardní klíčovaná nebo vyměnitelná jádra Best/Falcon pro systémy s hlavním klíčem.

Velikost přístupového panelu a požadavky na rámování

Správná velikost hrubého otvoru a pevné orámování jsou nesmlouvavé. Panel, který sedí v poddimenzovaném nebo nečtvercovém rámu, se nikdy nezavře ani správně netěsní.

Jak určit správnou velikost panelu

Přístupový otvor musí být dostatečně velký, aby paže – nebo ideálně horní část těla osoby – dosáhla na nejhlubší použitelnou součást. Jako praktické pravidlo:

• Přístup k ventilu nebo uzavření (jeden ventil): Minimálně 12×12 palců
• Přístup k elektrické rozvodné skříni: Minimálně 14×14 palců za NEC 314,29
• Čištění vodovodního potrubí nebo přístup k pasti: Minimálně 18×18 palců
• Vstup celým tělem (poklop do prostoru pro procházení): Minimálně 22 × 30 palců za IRC R408,4

Vždy ověřte změny místního kódu, protože některé jurisdikce vyžadují větší minimální rozměry.

Rámování hrubého otvoru

Hrubý otvor musí být orámován zdvojenými hlavicemi a prahovými deskami, pokud spadá mezi dva sloupky, nebo s ochrnutými sloupky a blokováním, pokud přerušuje jeden sloupek. Hrubý otvor by měl být o ¼ palce až ½ palce větší než uvedený rozměr hrubého otvoru panelu na každé straně, aby bylo možné nastavit úroveň a olovnici. Na každý rámový prvek použijte rovinu a čtverec – panelový rám nainstalovaný mimo olovnici dokonce o 1/8 palce se při zavření zasekne.

Úvahy o rozteči trnů a nosníků

Standardní 16palcové středové rámování pojme panely až 14 palců široké bez dalšího rámování. Pro 24palcové středové rámování se panely o šířce až 22 palců vejdou do jediné pozice. Jakýkoli panel širší než jedna pozice vyžaduje zdvojené rámové členy na každé straně pro zachování strukturální integrity stěny.

Nástroje a materiály potřebné k instalaci

Shromáždění všeho před zahájením zabraňuje výletům do železářství a umožňuje efektivní práci.

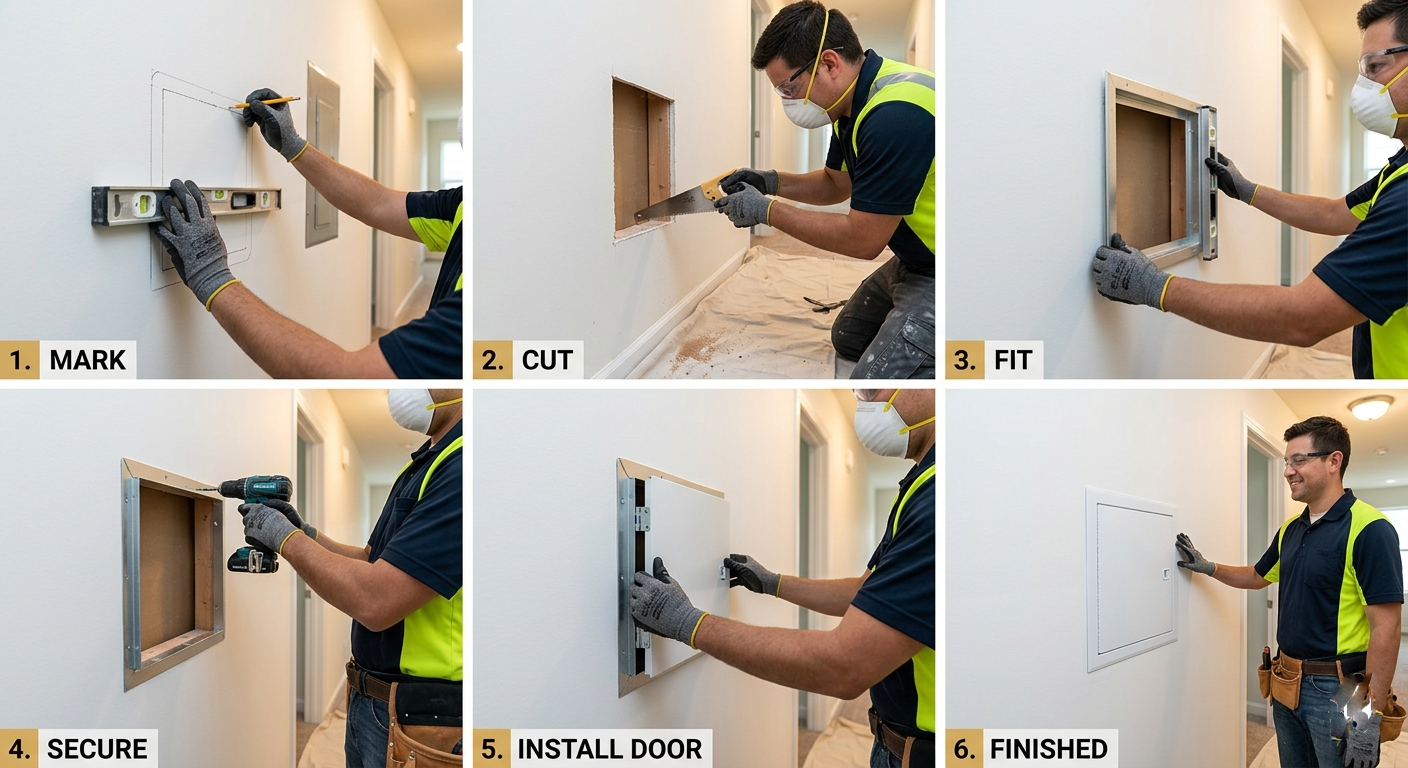

Instalace přístupového panelu pro sádrokartony krok za krokem

Postupujte podle těchto kroků v pořadí. Přeskakování dopředu – zejména při rozvržení a orámování – je hlavní příčinou nesprávně zarovnaných panelů a zpětných volání.

Krok 1: Najděte Utilities a označte otvor

Použijte vyhledávač svorníků a bezkontaktní zkoušečku napětí, abyste potvrdili, že přes plánovanou zónu řezu neprocházejí žádné vodiče, trubky nebo kanály pod napětím. Označte střed cílového komponentu a poté rozložte hrubé rozměry otvoru tužkou a rámovacím čtvercem. Před řezáním dvakrát zkontrolujte měření. Řezání vodičů pod napětím nebo měděných přívodních vedení je nebezpečné a drahé.

Krok 2: Zarámujte otvor

Pokud otvor spadá do stávajícího otvoru pro sloupky, vyřízněte nejprve sádrokarton v tomto poli (nahradíte jej panelem). Nainstalujte horizontální blokování – obvykle 2×4 řezivo – v horní a spodní části zamýšleného otvoru, přibité nebo přišroubované mezi boční trny. Pokud panel překlenuje více než jednu šachtu pro čepy, přidejte na každou stranu královský čep a trn ořezávače a nainstalujte zdvojené sběrače nahoře a dole. Všechny prvky rámu musí být v jedné rovině s lícem stávajících sloupků takže rám panelu sedí rovně.

Krok 3: Odřízněte sádrokarton

Nařízněte sádrokarton podél linií rozvržení pomocí nože a poté prořízněte řezací pilou nebo oscilačním nástrojem. Udržujte čepel těsně u rámu, abyste vytvořili čistý, podepřený okraj. Odstraňte odříznutý kus. Pokud okraj sádrokartonu po stranách otvoru není podepřený (žádný kolík za ním), přidejte podložný blok 2×4, aby se rám panelu dal do čeho upevnit.

Krok 4: Nastavte rám panelu

Zasuňte rám panelu do otvoru. U panelů s patkovou přírubou bude příruba překrývat líc sádrokartonové desky o ¾ palce na všech stranách. Zkontrolujte, zda je rám vyrovnaný a olovnice – v případě potřeby upravte podložky. Upevněte rám přes jeho předvrtané otvory do rámu pomocí dodaných šroubů popř 1-5/8palcové šrouby do sádrokartonu v maximálně 8palcových intervalech . Šrouby na plastových rámech příliš neutahujte, protože by se rám prohnul a dveře se nemohly zavřít.

Krok 5: Páska a povrchová úprava (panely s obrubou)

Naneste tenkou vrstvu víceúčelové spárovací hmoty na přírubu patky a v každém rohu vložte síťovou pásku. Protáhněte směs 6–8 palců za hranou příruby, abyste dosáhli neviditelného přechodu. Po úplném zaschnutí první vrstvy naneste druhou vrstvu (obvykle 24 hodin). Před základním nátěrem lehce obruste zrnitostí 120. Tři tenké vrstvy vždy poskytují plošší výsledek než jedna silná vrstva.

Krok 6: Základní nátěr, nátěr a instalace vložky dveří

Před natíráním natřete hotovou sádrokartonovou desku a oblast příruby základním nátěrem na sádrokarton PVA. U panelů s dvířky pro sádrokartonovou vložku uřízněte kus ½-palcové sádrokartonové desky, aby se vešel do výklenku dveřního rámu, zajistěte jej dodanými sponami nebo lepidlem a povrch vložky upravte tak, aby lícoval se stěnou. Zavěste dvířka na panty nebo je zasaďte do rámu a vyzkoušejte plynulý chod západky. Čelo dveří by mělo sedět do 1/16 palce od povrchu okolní stěny —je viditelná jakákoli další mezera a značí chybu orámování nebo instalace.

Instalace protipožárního panelu: Další požadavky na kód

Instalace protipožárního přístupového panelu zahrnuje další kroky nad rámec standardní instalace. Nedodržení pokynů pro instalaci UL přesně ruší seznam a požární odolnost celé sestavy stěny.

• Používejte pouze typ a množství spojovacího prvku specifikované v pokynech pro instalaci produktu UL – náhrady nejsou povoleny.
• Aplikujte bobtnající tmel nebo ohnivzdorný tmel po celém obvodu rámu, kde se dotýká sádrokartonu, podle pokynů v seznamu.
• Neřezejte dveře ani rám panelu – jakákoliv úprava pole ruší výpis.
• Označte panel evidenčním číslem UL a hodnocením požární odolnosti, pokud to vyžaduje místní zákon.
• Zdokumentujte instalaci panelu (model, číslo UL, umístění) pro záznam požární odolnosti budovy.

Většina jurisdikcí se řídí sekcí IBC 716 pro protipožární přístupové panely. Před instalací do jmenovité sestavy vždy ověřte u příslušného úřadu (AHJ).

Běžné instalační chyby a jak se jim vyhnout

Výběr mezi kovovými a plastovými panelovými rámy

Oba materiály fungují dobře ve správné aplikaci. Rozhodnutí závisí na požadavcích na zatížení, prostředí a kvalitu povrchové úpravy.

Ocelové a pozinkované kovové rámy

Ocelové rámy jsou profesionálním standardem pro komerční, protipožární a vysoce frekventované aplikace. Za studena válcovaná ocel o průměru 16 zvládá náhodné nárazy bez ohýbání. Pozinkované nebo práškově lakované povrchy odolávají korozi ve vlhkém prostředí, jako jsou stěny sprch nebo mechanické místnosti. Kovové rámy také spolehlivěji přijímají kotvy do sádrokartonu, pokud nesouosost rámu vyžaduje kotevní bod.

Plastové (ABS) rámy

ABS plastové panely jsou lehčí, levnější a nerezaví – díky tomu jsou vhodné pro obytné aplikace s vysokou vlhkostí, jako jsou koupelny a prádelny. Nejsou vhodné pro požárně odolné sestavy nebo stropy větší než 12 × 12 palců kvůli nižší tuhosti konstrukce. Plastové rámy jsou jednodušší pro instalaci jednou osobou, protože váží výrazně méně než ekvivalentní ocelové panely.

Specifikace stropního přístupového panelu

Stropní instalace se řídí stejnými základními kroky jako nástěnné panely, ale představují jedinečné výzvy: gravitace pracuje proti vám a panel musí spolehlivě nést svou vlastní hmotnost po celá desetiletí.

• Vždy používejte mechanismus dorazu závěsu na stropních panelech, aby se dveře neotvíraly o více než 90 stupňů a nenamáhaly pant.
• Pro panely větší než 16×16 palců ve stropech použijte ocelový rám určený pro stropní použití – plastové rámy nejsou vhodné.
• Nainstalujte souvislou pásku akustického tmelu mezi rám panelu a sádrokartonovou desku pro panely v protihlukových sestavách.
• Pro panely větší než 14×14 palců použijte dva lidi – jeden na držení, jeden na upevnění.
• Pro přístupové poklopy na půdu vyžaduje IRC minimum Hodnota izolace R-30 nad poklopem v klimatických zónách 3 a výše.

Údržba a dlouhodobá péče

Správně nainstalovaný sádrokartonový přístupový panel vyžaduje minimální údržbu, ale rychlá roční kontrola zabrání tomu, aby se z malých problémů staly drahé problémy.

• Každý rok kontrolujte čepy závěsů a západkové mechanismy; aplikujte kapku strojního oleje, pokud jsou závěsy tuhé.
• Zkontrolujte obvodové těsnění na izolovaných a protipožárních panelech, zda nevykazuje trhliny nebo ztráty tlakem; vyměňte bobtnající nebo pěnová těsnění každých 10 let nebo při viditelném poškození.
• Po každém přemalování místnosti přetřete čelo dveří barvou okolní stěny, abyste zachovali hladký vzhled.
• Nikdy nenatírejte zavřený panel. Pokud jsou dveře náhodně natřeny k rámu, použijte před zatlačením západky do rýhy čáru barvy.
• Po jakýchkoli instalatérských nebo elektrických pracích za panelem se ujistěte, že se dvířka stále zavírají v rovině a že západka dobře zapadla, než označíte úlohu za dokončenou.

Rychlý průvodce: Výběr typu panelu podle aplikace
