Průvodce nákupem hliníkových ventilačních otvorů: Materiály, velikosti a velkoobchodní úvahy

Každý komerční projekt HVAC dospěje do bodu, kdy si konstrukční tým musí vybrat ventilační otvory, které budou instalovány, servisovány a vidět po léta. U nemocniční chodby, hotelové koupelny nebo továrny ovlivňuje hliníkový větrací otvor proudění vzduchu, hluk, přístup k údržbě a celkovou úpravu prostoru. Praktický závěr je jednoduchý: hliníkové větrací otvory jsou silnou výchozí volbou, když potřebujete odolnost proti korozi, nízkou hmotnost a čistý vzhled za běžných stavebních podmínek.

Proč jsou hliníkové větrací otvory praktickou volbou pro systémy HVAC

Hliník nabízí vyvážený soubor vlastností, díky kterým je vhodný pro ventilační komponenty. Nereziví jako neošetřená ocel, je lehčí než ocel a při mírných teplotách drží své rozměry lépe než mnohé plasty. V pobřežních prostředích nebo budovách s vysokou vlhkostí odolává upravený hliník korozi mnohem déle než základní galvanizovaná ocel, která postrádá trvanlivý povlak.

Z hlediska výroby se hliník snadno řeže, děruje a montuje. To umožňuje úzké tolerance a konzistentní úhly lopatek, které jsou důležité pro nízkou hlučnost a předvídatelné proudění vzduchu. Materiál také přijímá různé povrchové úpravy, jako je čirá eloxace nebo práškové lakování, takže ventilace může odpovídat designu interiéru a přitom stále splňovat mechanické požadavky.

Když vezmeme v úvahu celkové náklady životního cyklu, hliníkové větrací otvory často vítězí u komerčních budov, protože vyžadují méně povrchové údržby a drží svůj tvar. Ocel může být předem levnější, ale náklady na přelakování a výměnu zrezivělých dílů v průběhu času zvyšují celkové náklady. Plast je lehký a levný, ale jen zřídka je vhodný pro provozovny nebo venkovní aplikace, kde jsou přítomny nárazy, teplo a ultrafialové záření.

Typy hliníkových větracích otvorů a jejich nejvhodnější aplikace

Volba hliníkového větracího otvoru není jen o materiálu; jde také o konkrétní funkci a uspořádání proudění vzduchu. Několik běžných typů pokrývá většinu potřeb HVAC.

Mřížky na vejce

An mřížka na vejce používá mřížku článků k poskytnutí velké volné plochy s nízkým poklesem tlaku. Často se používá pro otvory zpětného vzduchu, dekorativní stropní mřížky nebo jako snímatelný kryt v místnostech s provozem. Otevřené buňky usnadňují čištění, což je hlavní důvod, proč se objevují v kuchyních a zdravotnických zařízeních.

Mřížka na přepravky na vejce s Push Lock pro přístupové panely Tato hliníková mřížka nabízí bezpečný přístup do potrubí nebo stropů pomocí pružinového tlačného zámku s 1,0 mm rámem a 0,5 mm lamelami. Vhodné pro přívodní a výfukové aplikace, dodává se v bílé práškové barvě a rychle se instaluje. Zobrazit produkt →

Hliníkové větrací otvory s tlačným zámkem

Pro aplikace, kde pracovníci údržby potřebují otevřít ventilační otvor, aby mohli zkontrolovat nebo vyčistit potrubí, an hliníkový odvzdušňovací ventil s tlačným zámkem je praktickým řešením. Pružinový zámek drží dveře bezpečně v normálním provozu, ale uvolní se jednoduchým stisknutím a umožňuje rychlý přístup bez použití nářadí. Tento typ je běžný na chodbách, stěnách šachet a stropních prostorech.

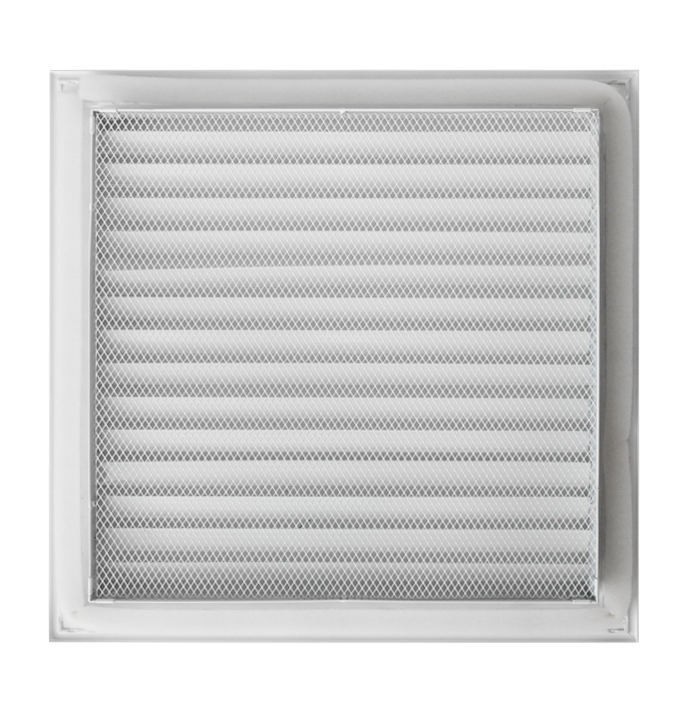

Hliníkový žaluziový ventilační otvor se sítí proti hmyzu Tento větrací otvor, navržený pro okenní rámy nebo přepážky, se vyznačuje tenkým rámem a žaluziovým jádrem s ocelovou sítí, která blokuje hmyz. K dispozici ve standardních velikostech od 150 mm do 450 mm, s povrchovou úpravou bílou práškovou barvou pro snadnou instalaci. Zobrazit produkt →

Hliníkové vložkové mřížky

Lištové mřížky jsou určeny pro montáž do okenních rámů nebo dvoustěnných příček tam, kde je vyžadována čistá, zapuštěná povrchová úprava. Kombinují tenký vnější rám s žaluziovým jádrem, díky čemuž jsou oblíbené v hotelových koupelnách a luxusních kancelářích, kde na vizuální kvalitě záleží stejně jako na proudění vzduchu.

Čtvercové difuzory vzduchu

Čtvercové vyústky jsou standardní volbou pro přívod vzduchu v komerčních budovách. Používají nastavitelné lopatky k usměrnění proudění vzduchu do místnosti, což umožňuje návrháři ovládat vzdálenost vrhání a distribuci vzduchu. Hliníkové jádro odolává korozi a poskytuje odolný povrch, který lze čistit bez poškození žaluzií.

Dimenzování a instalace: Jak správně specifikovat hliníkové větrací otvory

Správné dimenzování je rozdíl mezi tichým, účinným systémem a hlučným systémem, který způsobuje průvan. Klíčovou metrikou je volná plocha, což je otevřený prostor, kterým vzduch skutečně prochází. Hrubý vzorec je volná plocha (ve čtverečních stopách) se rovná průtoku vzduchu (v CFM) děleno požadovanou rychlostí obličeje (ve stopách za minutu). Pro přívodní výstupy je v kancelářích běžná čelní rychlost mezi 400 a 600 FPM, zatímco pro vratný vzduch se používá 300 až 400 FPM, aby se minimalizoval hluk.

Jakmile je velikost pevná, závisí kvalita instalace na rámu. Větrací rám musí sedět v jedné rovině s povrchem stěny nebo stropu se správným těsněním, aby se zabránilo úniku vzduchu kolem okrajů. U větracích otvorů, které se otevírají na pantech nebo zámkech, musí být před větracím otvorem ponechán dostatečný prostor, aby se dveře mohly otevřít. Pokud je větrací otvor za zavěšeným stropem, musí být přístup stále volný.

Podrobnější informace o velikostech přístupových panelů, požárních třídách a přístupu do potrubí ve strojovnách naleznete v našich Průvodce specifikacemi přístupového panelu HVAC .

Co zkontrolovat při nákupu velkoobchodních hliníkových ventilačních otvorů

Velkoobchodní nákupčí a projektoví manažeři by měli dodavatele hodnotit nad rámec uvedené ceny. Následující body přímo ovlivňují dlouhodobý výkon hliníkových větracích otvorů.

• Třída hliníku : Standardní extrudované profily jako 6063 nebo 6061 poskytují dobrou pevnost a odolnost proti korozi. Vyžádejte si materiálové certifikáty nebo nechte dodavatele potvrdit konkrétní použitou slitinu.
• Povrchová úprava : Čirá anodizace nabízí přirozenou ochranu proti korozi, zatímco práškové lakování dodává barvu a další odolnost. U pobřežních nebo vlhkých projektů zkontrolujte, zda dodavatel zdokumentoval výsledky testu solné mlhy.
• Tolerance rámu a čepele : Nekonzistentní úhly lopatek způsobují pískání a nerovnoměrné proudění vzduchu. Hledejte výrobce, který pro sady žaluzií používá CNC obrábění nebo přesné řezání.
• Kování zámku a pantů : Zámek by měl být vyroben z nerezového materiálu, jako je pozinkovaná ocel nebo nerezová ocel. Push lock, který se zasekne po několika měsících, je běžný poruchový režim u levných ventilačních otvorů.
• Balení a ochrana : Hliníkové povrchy se snadno poškrábou. Každý ventilační otvor by měl být zabalen do smršťovací fólie nebo chráněn pěnovými rohy, aby se zabránilo poškození při přepravě, které by ovlivnilo vzhled.

Pokud váš projekt zahrnuje zakázkové velikosti, branding nebo výrobu soukromých značek, je nezbytné porozumět procesu dodavatele OEM. Přezkoumání Výrobní proces OEM přístupového panelu vám může pomoci nastavit očekávání ohledně vzorků, tolerancí a balení, než se pustíte do velké objednávky.

Praktické scénáře a úvahy o konečné koupi

Různé projekty kladou různé požadavky na hliníkový odvzdušňovací ventil. Na nemocničním oddělení musí být ventilační otvor snadno čistitelný a odolný vůči časté dezinfekci. V hotelovém pokoji je vzhled mřížky součástí designu. Ve výrobním závodě může být nutné, aby odvzdušňovací otvor zvládl vysokou teplotu nebo vystavení chemikáliím. Ve všech těchto případech vám hliník poskytuje jeden konzistentní materiál, který se přizpůsobí díky své povrchové úpravě, tloušťce a designu žaluzií.

Když jste připraveni zadat objednávku, potvrďte přesné rozměry otvoru, které vám stránka poskytne, a požádejte o vzorek hraničního profilu, abyste mohli zkontrolovat povrch a změřit volnou plochu. Ujistěte se, že dodavatel může dodat správnou možnost zamykání a správnou povrchovou úpravu pro vaše prostředí. Díky těmto kontrolám zajistí hliníkový ventilační otvor spolehlivé proudění vzduchu, snadnou údržbu a profesionální vzhled po celou dobu životnosti budovy.
