Průvodce obdélníkovým přístupovým panelem: Velikosti, materiály a tipy pro instalaci

Obdélníkový přístupový panel je jedním z tichých tahounů moderní konstrukce. Sedí zapuštěně do zdi nebo stropu, nepřitahuje téměř žádnou pozornost a jednoho dne pak zachrání tým údržby před vyřezáním díry do hotového povrchu, jen aby se dostal k ventilu, klapce nebo rozvodné skříni. Tyto panely vyrábíme od roku 2005 a otázky, které slýcháme od kupujících, dodavatelů a inženýrů, jsou pozoruhodně konzistentní: jakou velikost potřebuji, jaký materiál si mám vybrat, musí mít požární odolnost a jak to vlastně jde?

Tato příručka odpovídá na tyto otázky srozumitelným jazykem. Ať už jste importér sestavující katalog, dodavatel nacenění hotelového vybavení nebo inženýr kontrolující specifikaci, platí stejné zásady. Správně nastavte rám, křídlo panelu a velikost otvoru a zbytek práce proběhne hladce.

What Is a Rectangular Access Panel?

Ve své nejjednodušší podobě je pravoúhlý přístupový panel zarámovaný otvor se sklopnými, posuvnými nebo odnímatelnými dveřmi, které umožňují kontrolovaný přístup ke skrytým zařízením budovy. Obdélník dominuje práci na stěnách a stropech, protože sleduje moduly, do kterých jsou skutečně instalovány sádrokartonové desky, sádrokartonové desky a podhledové desky.

Každý panel, jakkoli jednoduše vypadá, se skládá z pěti částí:

• Rám, který je upevněn do stěny, stropu nebo potrubí.
• Dveře nebo křídlo, které může být z masivního kovu, sádrokartonu nebo kompozitu.
• Systém závěsů, buď skrytý, klavírní nebo plně odnímatelný.
• Zámek nebo západka, od základního tlačného zámku po vačkový zámek s klíčem.
• Těsnící součásti, jako jsou bobtnající pásy, akustická těsnění nebo těsnění proti vlhkosti.

Two families matter most in practice. Povrchově montované panely sedí na hotovém povrchu a jsou ideální pro dodatečné úpravy. Skryté panely, často popisované jako obrazové rámy nebo korálkové rámy, jsou omítnuty nebo zasouvány tak, aby zůstala viditelná pouze jemná stínová linka. Oba jsou vyráběny jako standardní obdélníkové jednotky v široké škále velikostí otvorů.

Choosing the Right Materiál

Výběr materiálu řídí hmotnost, životnost, cenu a chování panelu v požárním úseku nebo vlhké místnosti. Níže uvedená tabulka shrnuje čtyři možnosti, které nejčastěji dodáváme velkoobchodním a projektovým nákupčím.

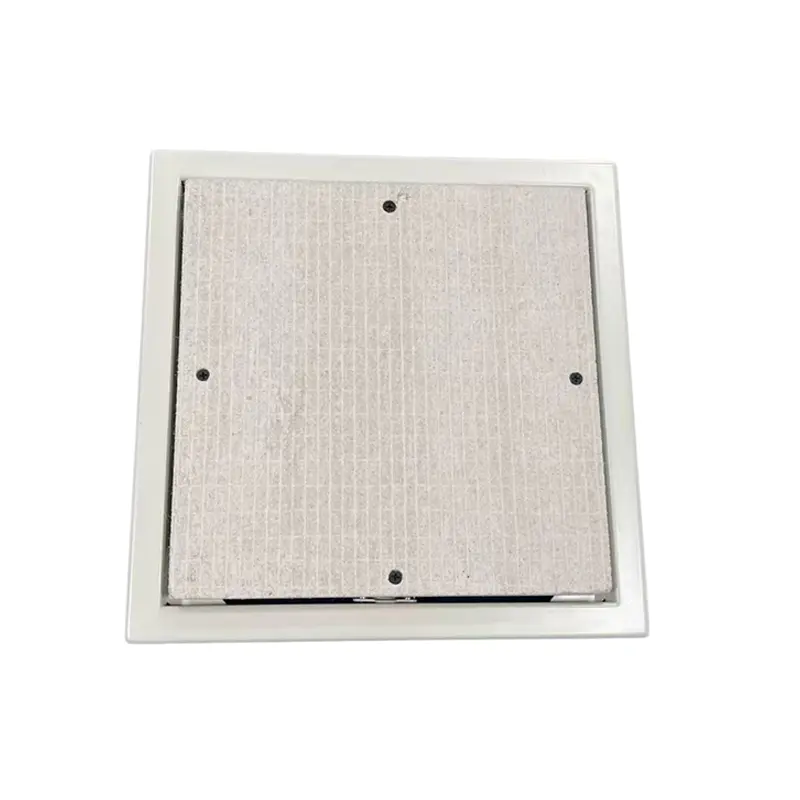

SS-AP001 Přístupová dvířka SS-AP001 Finsko horké prodejní přístupové dveře Zobrazit produkt →

Ocel zůstává výchozí volbou pro komerční práce, protože přijímá práškové lakování, spolehlivě drží zámek a lze ji zabudovat do testované požární sestavy. Hliník vítězí tam, kde více záleží na hmotnosti, odolnosti proti korozi nebo čisté architektuře. Pokud vážíte tyto dva proti sobě, naše technické rozdělení steel versus aluminum access panels podrobně pokrývá měřidlo, povlaky, chování při zatížení a náklady na jednotku.

Sizing a Rectangular Access Panel

Velikost je místo, kde se většina projektů pokazí, a téměř vždy ze stejného důvodu: panel se vybírá dříve, než kdokoli změří zařízení, které jím musí projít. An access panel is not decorative cladding. Musí připustit lidskou ruku, nástroj, filtr nebo celou sestavu čerpadla a musí ponechat dostatečnou vůli, aby se předmět mohl pohybovat, jakmile je uvnitř.

Než upravíte velikost, projděte si tyto body:

1. Změřte nejširší a nejvyšší součást, která musí procházet otvorem, a poté přidejte pracovní vůli na všech stranách.
2. Zkontrolujte hloubku za hotovým povrchem, včetně izolace, svorníků a jakéhokoli potrubí vedené v blízkosti povrchu.
3. Potvrďte velikost konstrukčního otvoru, nikoli velikost viditelné plochy, protože rámy se liší mezi modely pro povrchovou montáž a modely pod omítku.
4. Rozhodněte se o směru otáčení nebo zvednutí dveří a ujistěte se, že je nic neblokuje.
5. Zaznamenejte stavbu stěny nebo stropu, protože tloušťka omítky mění konečné ostění.

Standardní obdélníkové velikosti pokrývají většinu potřeb, ale projekty s úzkými tolerancemi obvykle končí u zakázkové jednotky. Naše referenční stránka na access panel sizes and dimensions uvádí běžné moduly, toleranční rozsahy a konstrukční otvory, se kterými pracujeme ve výrobě.

Požární hodnocení, akustika a vlhkost

Po určení velikosti a materiálu rozhodují o konečné specifikaci tři otázky týkající se výkonu.

Požární výkon

Protipožární přístupový panel není pouze ocelový panel s připojeným certifikátem. Závisí na rámu, bobtnajícím těsnění, hardwaru závěsu a západky a podkladu, do kterého je instalován – vše testováno společně jako systém. Panely dimenzované na jednohodinové oddělení nebudou fungovat tímto způsobem, pokud jsou osazeny do nezkoušené stěny nebo pokud je těsnění poškozeno během omítání. Certifikační dokumenty uschovejte spolu s projektovým spisem, protože stavební úřad si je vyžádá.

Požární přístupový panel SS-AP111 NOVÝ DESIGN PROTIPOŽÁRNÍ PŘÍSTUPOVÝ PANEL Zobrazit produkt →

Akustický výkon

Zvukově ohodnocené panely jsou důležité v hotelech, nemocnicích a obytných blocích, kde panel nad dveřmi ložnice může tiše zrušit výkon celé příčky. Hledejte těsnění kolem rámu a pevné nebo minerální jádro spíše než dutý list.

Vlhkost a hygiena

V koupelnách, kuchyních a místnostech pro provoz volte jádro odolné proti vlhkosti nebo potažený kovový list. U zdravotnických projektů jsou hladké, snadno stíratelné povrchy a těsný západkový mechanismus důležitější než vzhled panelu.

Instalace do sádrokartonu, omítky a zavěšených podhledů

Montáž panelu je jednoduchá, pokud je otvor správně připraven, a frustrující, pokud tomu tak není. Níže uvedená sekvence je ta, kterou doporučujeme instalačním týmům.

1. Označte si konstrukční otvor z vlastního instalačního výkresu panelu, poté mírně uřízněte uvnitř čáry a ořízněte, aby seděl.
2. Přidejte rámování nebo nogginy kolem otvoru, aby rám měl pevný čtvercový podklad, ke kterému se dá připevnit.
3. Vložte rám do otvoru, zkontrolujte, zda je vodorovný a zarovnaný, poté jej připevněte dodanými šrouby v doporučené rozteči.
4. U podomítkových panelů naneste stěrku nebo omítku přes okraj lišty a před otevřením dvířek nechte konečnou úpravu zaschnout.
5. Upravte závěs a západku tak, aby se dveře zavíraly rovnoměrným tlakem, poté zámek několikrát vyzkoušejte.
6. Při zbývajících obchodech panel chraňte a ochrannou fólii odstraňte až při předání.

Stropní panely si zaslouží zvláštní pozornost, protože gravitace působí proti pantu a každá západka je pod zatížením. Těžší listy potřebují pevnější rám a v mnoha případech i bezpečnostní řetěz.

Where Rectangular Access Panels Are Used

Poptávka pochází z překvapivě široké škály budov a každá z nich má tendenci upřednostňovat jiné funkce.

• Zdravotnická zařízení, kde je nezbytná hygiena, stírací povrchy a spolehlivé zamykání.
• Hotely, kde koupelny v pokojích pro hosty potřebují tiché, splachovací panely a místnosti pro provoz potřebují větší servisní otvory.
• Instalace HVAC, kde přístupová dvířka potrubí umožňují výměnu filtru, seřízení klapky a čištění.
• Komerční kanceláře a maloobchod, kde stropní dutiny skrývají kabeláž, ventily a ovládací prvky.
• Obytné bloky, kde stoupačky a měřiče potřebují pravidelný kontrolní přístup.
• Průmyslové závody, kde panely s těžším rozchodem snášejí časté otevírání.

SA-AP320 Posuvný otevřený hliníkový přístupový panel SA-AP320 POSUVNÝ OTEVŘENÝ HLINÍKOVÝ PŘÍSTUPOVÝ PANEL Zobrazit produkt →

Pro všechny platí stejné pravidlo: panel by měl být specifikován ve fázi návrhu, nikoli přidán po dokončení povrchové úpravy.

Velkoobchodní zdroje, MOQ a možnosti OEM

U dovozců a distributorů obvykle následují obchodní otázky po technických. Minimální objednané množství závisí na materiálu, povrchové úpravě a na tom, zda je panel standardní velikosti nebo zakázkové výroby; Sérii standardních galvanizovaných jednotek je přirozeně snazší naplánovat než smíšenou objednávku práškově lakovaných barev v pěti velikostech.

Kontrola kvality je oblast, kde se návštěva továrny vyplatí. Před zadáním objednávky si písemně vyžádejte fáze kontroly, plán odběru vzorků a standard závady, aby obě strany při kontrole před odesláním poměřovaly se stejným dokumentem. Kupující, kteří chtějí mít vlastní značku na kartonu, štítku nebo samotném listu, by měli včas zvýšit požadavky na OEM, protože nástroje, tiskové desky a obalová díla prodlužují dodací lhůtu.

Vyrábíme v Deqing, Zhejiang, v závodě o rozloze zhruba 30 000 metrů čtverečních, pracujeme podle systému kvality ISO 9001 a dodáváme do více než 90 zemí. Pokud váš projekt potřebuje pravoúhlý přístupový panel, který není ve standardním sortimentu, náš technický tým může obvykle upravit stávající rám, spíše než začít od prázdného listu.

Správné zadání specifikace hned napoprvé

Obdélníkový přístupový panel stojí velmi málo ve srovnání se službami, které chrání, přesto je to součást nejčastěji volená na poslední chvíli. Hodinu ve fázi návrhu na potvrzení velikosti otvoru, materiálu, požárních nebo akustických požadavků a detailů instalace ušetří mnohem více než na místě. Pokud si nejste jisti, který panel se hodí pro konkrétní nástěnnou konstrukci nebo přihrádku, pošlete nám nákres a požadavek na výkon – upřímně vám řekneme, který z našich rámů se hodí a který ne.
