An přístupový poklop je panel, dveře nebo otvor zabudovaný v podlahách, stropech, stěnách nebo střechách, které umožňují vstup do skrytých prostorů – jako jsou prostory pro procházení, půdní prostory, mechanické drážky nebo technické prostory – bez nutnosti demolice okolních konstrukcí. Správný přístupový poklop šetří hodiny nákladné údržby a je zákonem vyžadován v mnoha stavebních předpisech pro skryté mechanické a elektrické systémy. Tato příručka pokrývá všechny hlavní typy, normy, kterými se řídí, jak vybrat správný poklop pro vaši aplikaci a osvědčené postupy pro instalaci a údržbu.
Přístupové poklopy slouží jako brána mezi obsazenými prostory a skrytou infrastrukturou. Instalatérské uzavírací ventily, elektrické rozvodné krabice, vzduchotechnické potrubí a body strukturální kontroly – to vše závisí na poklopech pro rutinní servis. Bez nich hrozí při každém zásahu údržby, že se roztrhnou hotové povrchy, čímž se zvýší náklady na opravy, které rychle převyšují původní cenu poklopů pětkrát i vícekrát.
Kromě pohodlí splňují přístupové poklopy důležité bezpečnostní a kódové funkce:
V komerčních budovách může neposkytnutí vyhovujících přístupových poklopů vést k neúspěšným inspekcím, zpoždění projektu a značným pokutám – někdy přesahujícím 10 000 USD za porušení v jurisdikcích s přísným vymáháním.
Přístupové poklopy jsou kategorizovány především podle místa jejich montáže a požadavků na výkon daného prostředí. Pochopení těchto kategorií je výchozím bodem pro každé rozhodnutí o specifikaci.

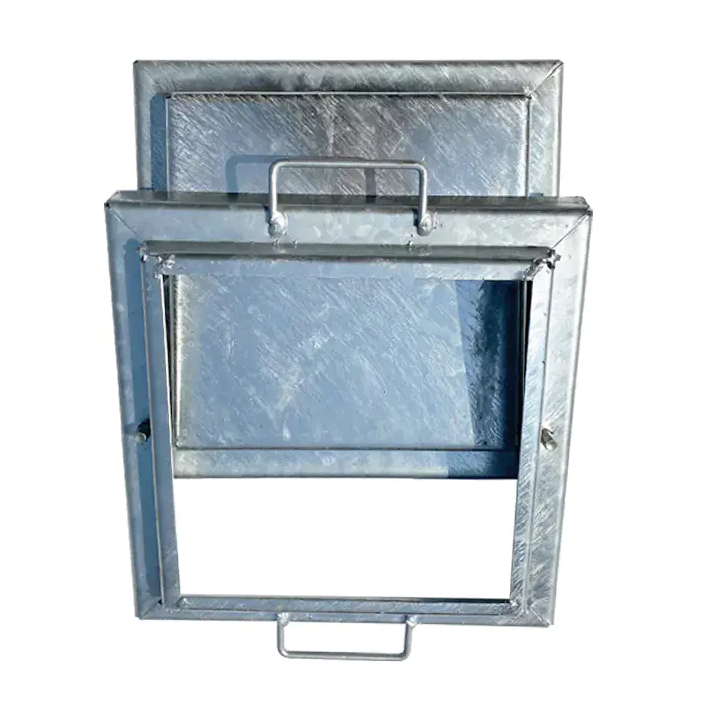

Podlahové poklopy jsou navrženy tak, aby vydržely pěší provoz a v průmyslovém prostředí zatížení vysokozdvižným vozíkem. Jsou vyráběny se zapuštěnými kryty, takže lícují s okolním povrchem. Mezi běžné materiály rámu patří žárově zinkovaná ocel (pro venkovní nebo mokré prostory) a hliník (pro aplikace citlivé na hmotnost). Standardní jednokřídlé podlahové poklopy pro komerční budovy obvykle měří 24 × 24 palců, i když jsou k dispozici vlastní velikosti až 96 × 96 palců pro přístup k velkému vybavení.

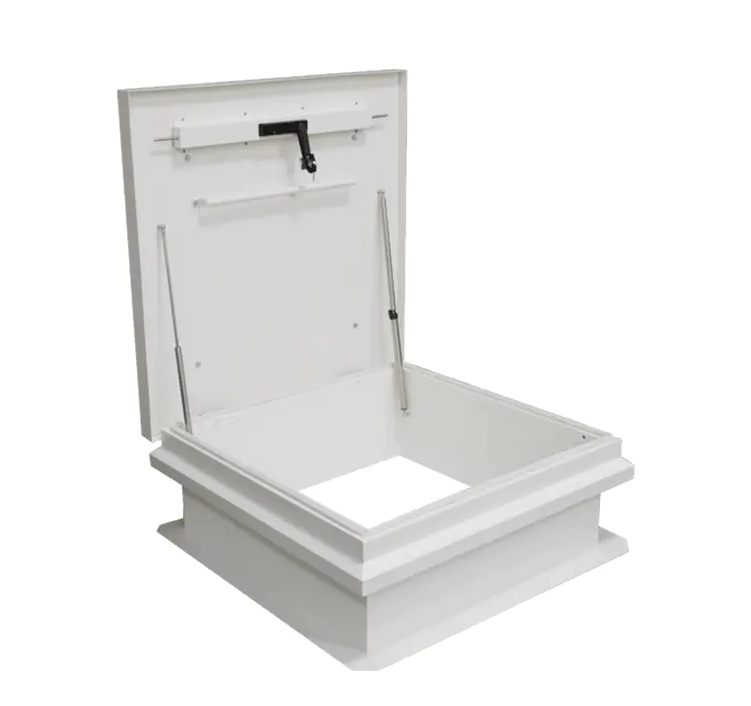

Střešní poklopy poskytují bezpečný a povětrnostním vlivům odolný přístup na střechy pro údržbu HVAC, servis antény a nouzový výstup. Musí být vodotěsné, tepelně rozbité, aby se zabránilo kondenzaci, a dostatečně pevné, aby odolávaly zvednutí větru. ANSI/SPRI WH-1 je průmyslový standard pro odolnost proti zvedání větru na střešních poklopech. Dobře specifikovaný střešní poklop obsahuje pomocný mechanismus tlačné pružiny – většina modelů drží dveře otevřené v úhlu 75° s přidržovacím ramenem určeným pro vítr do rychlosti 50 mph.
Tyto panely se používají k dosažení skrytých instalatérských, elektrických a HVAC komponentů v obytných a komerčních interiérech. Sádrokartonové korálkové rámy umožňují, aby byl panel omítnut do jedné roviny a natřen tak, aby ladil s okolní stěnou, takže jsou téměř neviditelné. Standardní obytné velikosti zahrnují 12 × 12 palců, 14 × 14 palců a 22 × 30 palců (poslední jmenované je minimum doporučené pro vstup personálu podle většiny kódů).
Protipožární poklopy jsou testovány podle norem UL 10B (pozitivní tlak) nebo UL 10C (neutrální tlak) a jsou jim přiřazeny hodinové hodnocení – obvykle 1 hodina nebo 1,5 hodiny – odpovídající okolní sestavě. Mají intumescentní těsnění, která se roztahují při zvýšených teplotách, aby se zabránilo šíření kouře a plamene. Instalace neohodnoceného panelu do protipožární sestavy je porušením kódu, které může zrušit výpis celé sestavy.
Tyto poklopy se používají v energeticky účinných budovách a aplikacích s chladným klimatem a mají souvislá obvodová těsnění a pevná izolační jádra s hodnotami R typicky v rozmezí od R-5 do R-20. V pasivních domech nebo projektech s nulovou sítí může neizolovaný půdní poklop představovat neúměrný podíl na celkových tepelných ztrátách – studie ukazují, že jediný neizolovaný poklop o rozměrech 22 × 30 palců může ztratit tolik tepla jako 9 čtverečních stop neizolovaná stěna.
| Typ | Typické umístění | Klíčový standard | Běžný rozsah velikostí | Typická nosnost |
|---|---|---|---|---|
| Podlahový poklop | Betonové / ocelové paluby | ANSI A117.1, IBC | 24×24 palců – 96×96 palců | 300 – 2 500 lb |
| Střešní poklop | Ploché/nízkospádové střechy | ANSI/SPRI WH-1 | 24×36 palců – 36×60 palců. | Jmenovitý zdvih větru |
| Stěnový / stropní panel | Sádrokarton / omítka | IBC 1209 | 6×6 palců – 48×48 palců | N/A (nestrukturální) |
| Požární poklop | Protipožární sestavy | UL 10B / UL 10C | 12×12 palců – 36×36 palců | Hodnocení 1h / 1,5h |
| Izolovaný poklop | Půdní / studené prostory | IECC, ASHRAE 90.1 | 22×30 palců – 30×54 palců | R-5 až R-20 |
Výběr nesprávného poklopu vede k porušení kódu, předčasnému selhání nebo nedostatečnému přístupu. Před specifikováním jakéhokoli produktu vyhodnoťte následující faktory.
Podlahové poklopy v pěších zónách potřebují minimální nosnost 300 lb. Oblasti pro vozidla vyžadují poklopy dimenzované pro silniční zatížení H-20 (až 32 000 lb na nápravu). Před velikostí vždy specifikujte třídu zatížení, protože konstrukční hloubka rámu se mezi jmenovitými hodnotami výrazně mění.
Výběr materiálu závisí na prostředí expozice:
Pro přístup personálu musí být volný otvor (nikoli vnější průměr rámu) alespoň 22 × 30 palců na IBC a většinu jurisdikčních kódů. Přístup k zařízení musí být dimenzován kolem největší součásti, kterou musí projít – přidejte minimálně 4 palce volného prostoru na všech stranách obalu zařízení. Pečlivě změřte hrubý otvor; rámové příruby obvykle přidávají 2–4 palce na stranu k nominální velikosti šrafování.
Přístupové poklopy ve veřejných nebo poloveřejných prostorách by měly obsahovat hardware odolný proti neoprávněné manipulaci. Možnosti zahrnují cylindrické zámky s klíčem, pružinové zámky a zámky visacích zámků. V kritické infrastruktuře (úprava vody, rozvodny elektřiny) poklopy často obsahují dvojité uzamykací mechanismy a okraje proti vypáčení. U střešních poklopů, na které se vztahují požadavky na únik, je panikové kování, které se otevírá zevnitř bez klíče, povinné podle oddílu IBC 1010.
V klimatizovaných budovách je neizolovaný poklop přímou energetickou penalizací. Aby byly v souladu s ASHRAE 90.1-2022, musí půdní a prolézací poklopy v klimatických zónách 3–8 splňovat minimální izolační hodnoty, které nyní odpovídají okolní sestavě. Akustické poklopy – s hodnocením STC mezi 35 a 52 – jsou určeny pro nahrávací studia, zdravotnická zařízení a serverové místnosti, kde je kritická zvuková izolace.
I dobře specifikovaný poklop předčasně selže nebo způsobí bezpečnostní rizika, pokud je nesprávně nainstalován. Dodržujte tyto pokyny pro spolehlivý dlouhodobý výkon.
Hrubý otvor musí být čtvercový a kolmý s přesností 1/8 palce nad 4 stopy. Betonové obrubníky pro podlahové poklopy by měly před usazením rámu vytvrdnout minimálně 28 dní, nebo k vyplnění mezer použijte nesmršťovací maltu. U střešních poklopů musí být výška obrubníku minimálně 8 palců nad dokončeným povrchem střechy podle směrnic NRCA, aby se zabránilo pronikání vody.
Kotevní šrouby nebo svarové desky musí být dimenzovány tak, aby přenesly návrhové zatížení do okolní konstrukce. Častou chybou je ukotvení rámů podlahových poklopů k nekonstrukčním stropním deskám spíše než ke konstrukční desce pod nimi – to může mít za následek sedání rámu nebo rotaci pod zatížením. Pro zednické aplikace použijte nerezové nebo žárově pozinkované kotvy, aby se zabránilo galvanické korozi v místě připojení.
Nejčastější příčinou netěsností střešních poklopů je spíše nesprávná integrace se střešní membránou než vadný poklop. Fólie by měla přesahovat a překrývat obrubník podle požadavků výrobce střešní krytiny – obvykle minimálně 6 palců svislá noha. Aplikujte lemovací pásku na všechny rohy a švy. Nikdy se nespoléhejte pouze na utěsnění spoje mezi obrubníkem a palubou.
Po instalaci otestujte každou funkční součást:
Přístupové poklopy jsou často přehlíženy při běžné údržbě budovy, což vede k zadření pantů, zkorodovaným rámům a narušeným těsněním – to vše se objeví v nejhorší možnou chvíli. Strukturovaný inspekční program zabraňuje nouzovým poruchám.
Vyměňte poklop, když: rám vykazuje průchozí korozi nebo strukturální deformaci; dveře se po seřízení kování již nezavírají; požární štítek chybí nebo je nečitelný (sestava ztrácí svůj UL záznam); nebo poklop předchází aktuální požadavky na kód pro vaši obsazenost. Náklady na výměnu standardního komerčního poklopu – obvykle 200 – 1 500 USD v závislosti na typu a velikosti – jsou mnohem nižší než riziko odpovědnosti za nevyhovující nebo vadnou jednotku.
Zkušení dodavatelé a facility manažeři se stále setkávají se stejnými opakujícími se chybami. Jejich znalost předem zabraňuje nákladnému přepracování.
V obytné výstavbě jsou nejkritičtějšími poklopy půda (minimálně 22 × 30 palců světlý otvor na IRC R807.1), prostor pro procházení (minimálně 18 × 24 palců na IRC R408.4) a přístupové panely do koupelny nebo kuchyně za vodovodními ventily. Izolované půdní poklopy s hodnotou R odpovídající okolní izolaci snižují tepelné ztráty a jsou stále častěji vyžadovány energetickými předpisy v klimatických zónách 4 a výše.
Větší budovy se spoléhají na koordinovanou matici poklopů naplánovaných ve fázi návrhu. Strojní inženýři obvykle specifikují umístění poklopů na odražených stropních plánech a půdorysech jako součást smluvní dokumentace. Středně velká nemocnice může například obsahovat více než 200 samostatných přístupových panelů sloužících instalatérství, medicinálnímu plynu, elektro a HVAC systémům – každý vybraný tak, aby odpovídal výkonnostním požadavkům jeho okolní sestavy.
Čistírny odpadních vod, elektrárny a tunely používají odolné podlahové poklopy postavené tak, aby vydržely neustálý pěší provoz, vystavení chemikáliím a příležitostně zatížení auty. Zapuštěné odvodňovací kanály kolem rámu zabraňují pronikání vody. Ve scénářích vstupu do omezeného prostoru (CSE) regulovaných OSHA 1910.146 musí rozměry otvoru poklopu a geometrie přiblížení umožnit vstup v plném OOP, včetně autonomního dýchacího přístroje.
