Kruhové ocelové přístupové panely: Dimenzování, instalace a výběr pro specifikátory

Většina otvorů pro údržbu je čtvercová, ale prázdné prostory za nimi nejsou. Potrubí sleduje kulaté cesty, betonové desky jsou tvořeny jádry v kruzích a mnoho místností má zakřivené povrchy stěn, na které obdélníkový panel jednoduše nesedí. A kruhový ocelový přístupový panel je přímou odpovědí na tento nesoulad geometrie. Poskytuje čistý, utěsněný otvor, který lze otevřít a zavřít bez narušení okolního stropu nebo stěny. Skutečným rozhodnutím o nákupu není samotný tvar, ale průměr, konstrukce rámu, typ západky a způsob utěsnění panelu k okolní povrchové úpravě. Chyba v těchto čtyřech detailech obvykle znamená druhou cestu na web, nefunkční otvor nebo viditelnou mezeru, kterou je třeba opravit.

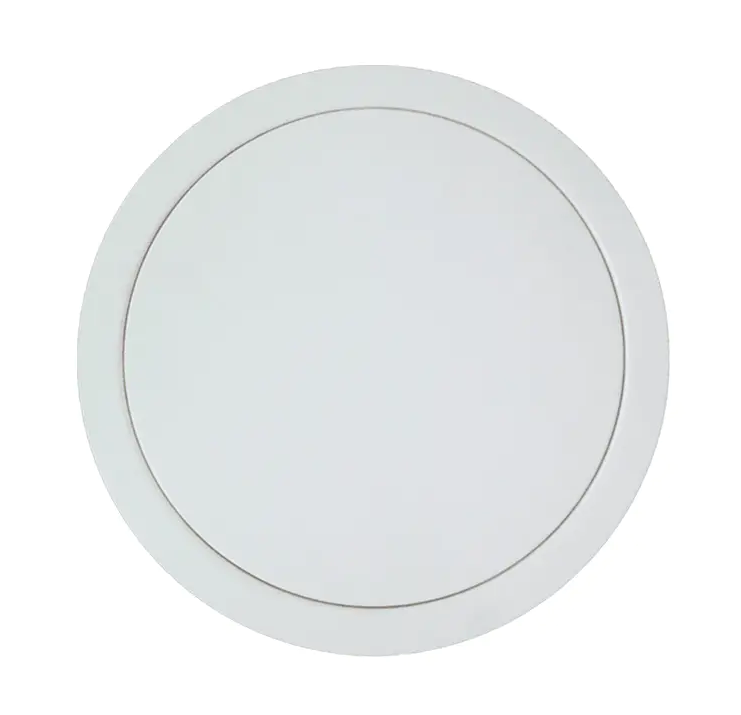

Kruhový ocelový přístupový panel pro údržbu stropu a sádrokartonu Tento kulatý panel je zarovnán s kruhovými kanály a otvory, což snižuje přechodovou práci. Povrchová úprava práškovou barvou a těsnicí lišty zajišťují čistý a utěsněný otvor. Zobrazit produkt →

Proč specifikovat kruhový ocelový panel místo obdélníkového

Kruhový otvor rovnoměrně rozkládá zatížení po svém obvodu, čímž se čistě vyhne koncentracím napětí, které vznikají v 90stupňových rozích pravoúhlého výřezu. U stropu to znamená, že panel s menší pravděpodobností způsobí vlasové praskliny v sádrokartonové desce, když se budova usadí. V krytu potrubí nebo potrubí kruhový panel snižuje množství potřebné přechodové práce, protože se přirozeně zarovná s kruhovým vedením, ke kterému má přistupovat.

Rozsah použití přesahuje stropy. Služby náchylné ke korozi ve sklepech, ventilové boxy v továrnách a odpadní potrubí za zdmi – to vše těží z kruhového přístupového bodu, který lze utěsnit těsněním. Kulatá geometrie také usnadňuje malování a omítání, protože řezaná hrana nemá žádný tvrdý úhel pro přípravu.

Výhoda oceli

Ocel je výchozí materiál, když panel čelí opakovanému fyzickému kontaktu. Ocelové dveře válcované za studena drží svůj tvar lépe než měkká slitina a pevněji drží šrouby. Práškový nebo galvanizovaný povrch chrání ocel ve vlhkém a prašném prostředí, které se nachází v provozních místnostech, suterénech a technických šachtách. Pro extra těžké použití a odolný pozinkovaný přístupový panel přidává tloušťku dveří a zesílený rám, který odolává deformaci při zatížení.

Vysoce odolný přístupový panel z pozinkované oceli pro náročná prostředí Tento panel je vyroben z 2mm galvanizované oceli a odolává korozi a deformaci, takže je vhodný pro častý přístup do výrobních místností, sklepů a šachet. Zobrazit produkt →

Klíčové specifikace k ověření před objednávkou

Kruhový přístupový panel definují tři hodnoty: jmenovitý průměr, styl rámu a typ západky. Jmenovitý průměr je velikost panelu udávaná výrobcem, zatímco hrubý otvor, který vyříznete v okolním substrátu, je normálně o něco větší. Vždy si raději ověřte výrobcem doporučené rozměry otevření, než abyste věřili samotnému štítku. V tomto je k dispozici užitečná reference Průvodce velikostí a rozměry přístupového panelu .

Tabulka ukazuje typické kotevní body, ale skutečná tolerance hrubého otevření je detailem specifikace. Korálkový rám skrývá širší řez, zatímco zapuštěný rám vyžaduje čistší okraj a přesnější otvor. Pokud je hrubý otvor příliš velký, rám nebude sedět v jedné rovině a západka se může zablokovat. Pokud je hrubý otvor příliš malý, okraj rámu se nezakryje a zůstane viditelná mezera. Pokud pracujete se sádrokartonem nebo omítkou, přečtěte si doporučený postup přípravy v tomto průvodce instalací sádry a omítky než budete řezat.

Rozhodnutí týkající se rámce, západky a dokončení, která ovlivňují dlouhodobý výkon

Styly rámů

Rám určuje, jak rychle panel zmizí na povrchu. Obrubový nebo přírubový rám zakrývá řeznou hranu ve většině stropních aplikací a je tolerantní k mírně nepravidelným řezům. Zapuštěný rám poskytuje téměř zarovnanou povrchovou úpravu v sádrokartonu, ale vyžaduje pečlivější rámování a konečnou úpravu. Také snižuje viditelný kov, což je důležité v nemocnicích a hotelech, kde musí povrch vypadat souvisle. Přisazený rám je rychlou možností dodatečné montáže, i když vyčnívá dále od stěny a je méně vhodný tam, kde záleží na estetice.

Typy západek

Výběr západky řídí, kdo má snadný přístup k prostoru. Tlačné západky jsou ideální pro běžnou údržbu, kde není potřeba žádný klíč. Dobře fungují i ​​na stropních panelech, které se otevírají zespodu pomocí háčku nebo podložky. Klíčové zámky chrání veřejné prostory, jako jsou hotely, nemocnice a nákupní centra. Rozpočtové zámky jsou přijatelné pro občasnou kontrolu potrubí, ale nenabízejí skutečnou bezpečnost. U kruhových panelů jsou některé návrhy západek omezeny křivkou dveří, proto si před dokončením specifikace ověřte možnosti západky produktu.

Povrchová úprava

Ocel s práškovým nástřikem je standardem pro vnitřní panely a dodává se v široké škále barev. Tam, kde je vlhkost, je vhodnější pozinkovaná nebo pozinkovaná ocel. V aplikacích proti kouři nebo protipožárním aplikacím musí povrchová úprava odpovídat testované konfiguraci systému, protože neschválený nátěr může ovlivnit výkon panelu za tepla.

Protipožární kruhové panely: co zkontrolovat

Ohnivzdorný kruhový ocelový panel je legitimní specifikace, ale musí být testován jako kruhový panel. Neměli byste brát požární třídu pro obdélníkový panel a předpokládat, že stejné hodnocení platí pro kulatý výrobek. Vyžádejte si protokol o požární zkoušce, poznamenejte si sestavu stěny nebo stropu, ve které byl testován, a potvrďte testovaný průměr. Pokud je ve zkušebním protokolu uvedeno pouze 300 mm a vy potřebujete 450 mm, certifikát se nemusí vztahovat na vaši velikost.

Ve zdravotnických a hotelových projektech jsou často vyžadovány protipožární přístupové panely ve stěnách chodeb a stropech šachet. Protipožární ocelový panel s a protipožární ocelový přístupový panel je obecně konstruován s ohnivzdornou deskou, těžším rámem a západkou, která zůstává pod tlakem zavřená. Pokud váš projekt vyžaduje konkrétní požární vlastnosti, specifikujte zkušební normu a nespoléhejte se na obecný popis produktu. Požární kódy často vyžadují jasný znak označující hodnocení panelu, takže si naplánujte samolepicí štítek nebo malý štítek.

Protipožární přístupový panel pro nástěnné a stropní aplikace Tento panel, navržený s 5mm pozinkovaným rámem a pružinovou západkou, splňuje požadavky na požární bezpečnost v chodbách a šachtách, které vyžadují správnou instalaci a jasné označení. Zobrazit produkt →

Instalace do sádrokartonu, omítek a podhledů

Správná instalace je to, co odděluje funkční přístupový panel od opakujícího se problému. Posloupnost je jednoduchá:

1. Označte střed otvoru a průměr na substrátu.
2. Vyřízněte otvor děrovačkou nebo kotoučem, který odpovídá průměru panelu.
3. Odstraňte volné nečistoty a zkontrolujte, zda je otvor volný.
4. Vložte rám panelu a zkontrolujte úroveň a olovnici.
5. Upevněte rám k podkladu pomocí dodaných otvorů pro šrouby.
6. Pokud prostor vyžaduje vzduchotěsnost nebo kontrolu vlhkosti, utěsněte obvod schváleným tmelem.
7. Před dokončením povrchové úpravy otestujte dveře, západku a závěs.

Na každém kroku záleží. Příliš těsné upevnění může deformovat tenký ocelový rám; ten, který je příliš volný, hraje ve dveřích. V zavěšených podhledech nainstalujte za panel pevnou podpěru. Samotná stropní deska neunese váhu ocelového panelu a panel, který je pouze přišroubován k dlaždici, se během měsíců prověsí a vychýlí. Tento krok je běžně přehlížen, i když je to ten, který nejčastěji způsobuje uplatnění záruky.

Pokud je panel vystaven vodě nebo kondenzaci, naneste na okraj rámu schválený tmel. To zabraňuje pronikání vlhkého vzduchu do dutiny a chrání ocel před korozí. Panely v sanitárních prostorech také těží z těsnění s uzavřenými buňkami na dveřích, které snižuje únik vzduchu a pomáhá udržet pachy.

Úvahy o nákupu pro velkoobchodníky a specifikátory

Když získáváte kruhové ocelové přístupové panely pro projekt nebo distribuční inventář, ověřte písemně následující podrobnosti:

• Specifikace materiálu: ocel válcovaná za studena, pozinkovaná ocel nebo nerezová ocel.
• Tloušťka dveří: 1,0 mm je standardní; 1,2 mm je těžká.
• Povlak: prášková barva, zinkování nebo holá ocel.
• Typ západky a konfigurace závěsu, včetně směru otevírání.
• Kompatibilita podkladu: sádrokarton, omítka, zdivo nebo zavěšený strop.
• Minimální objednané množství, dodací lhůta a akceptované tolerance.

Jejich uvedení do písemné specifikace umožňuje porovnávat nabídky na stejném základě. Pro velkoobchodní kupující si před zadáním objednávky kontejneru vyžádejte fyzické vzorky. Zkontrolujte svar na rámu, dveře několikrát zavřete a otevřete a porovnejte uvedené hrubé rozměry otvoru se skutečným panelem. Továrna, která publikuje jasný standard kontroly kvality, se snáze ponese k odpovědnosti než továrna, která posílá pouze katalog.

Pokud projekt vyžaduje vlastní průměr, zkontrolujte před potvrzením rozsah nástrojů výrobce. Továrna se zavedenou řadou kruhových panelů obvykle zvládne konkrétní průměr s relativně krátkou dodací lhůtou. Pokud je průměr neobvyklý, zeptejte se na minimální objednané množství, protože náklady na nástroje mohou být rozloženy do celé objednávky.

Nejlepší kruhový ocelový přístupový panel není ten s největším průměrem nebo nejpropracovanější západkou. Je to ten, který odpovídá otvoru, který máte, materiálu, do kterého řežete, a lidem, kteří ho budou používat. Ověřte testovanou požární odolnost, potvrďte přesné rozměry řezu a objednejte seriózní dveře, které budou držet tvar i po předání budovy.
